非线性电阻测试仪、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；如图1所示图12、打开电源开关，仪器软件启动完成进入测试界面后进入测量选项。3、按照消谐器类型进行测试，先选择要测试的电流档位，再根据仪器右侧菜单选择“自动”或“手动”模式，点击“启动”完成测试；如选择“手动”模式，则需要点击“↑增加”或“↓减小”手动调节电压。4、启动设备后，设备对消谐器施加试验电压，当通过消谐器的电流等于试验值时，测量工频电流（峰值/2）下的电压 U（峰值/√2）值。电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，仪器自动测试所选电流档对应的电压值绘制伏安特性曲线。5、打印结果：点击“打印”按钮，打印机将自动输出本次测试结果。六、消谐电阻器主要电气性能参数表技术参数系统标称电压 10kV（6kV） 35kV（20kV）工频电流1mA（峰值/ 2）下电压U 1mA（峰值/ 2）V 280～350 800～1000工频电流10mA（峰值/ 2）下电压U 10mA（峰值/ 2）V 800～1000 2000～2500直流电流 1mA 下的直流电压 280～350 800～1000直流电流 10mA 下的直流电压 800～1000 2000～2500非线性系数 α 0.3～0.45 0.25～0.40工频放电电压a 下限 1500 3000上限 2200 4000a工频放电电压仅适用于并联限压间隙的碳化硅消谐器。备注：非线性系数计算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事项1、在测试状态下仪器有高压输出，禁止接触被测试品。2、一定要在断电情况下，更换测试件，进行下一组测试。 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪

非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果； 压敏型过电压保护装置测试仪 灭磁电阻测试仪 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 过电压保护器氧化锌避雷器测试仪 过电压保护器避雷器综合测试仪 过电压保护器避雷器测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 开关柜耐压试验装置

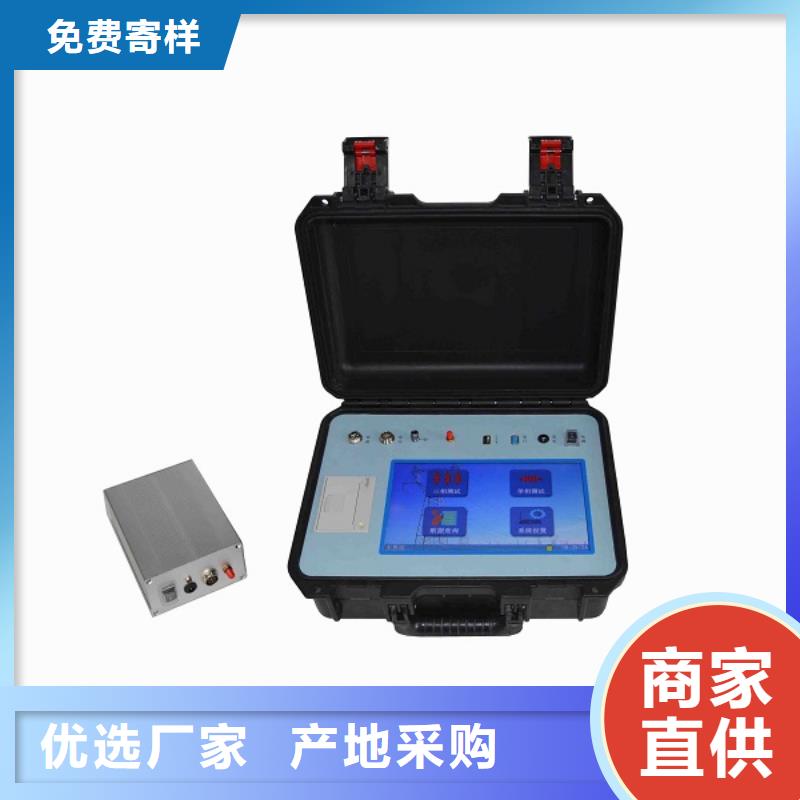

非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg
